Очистители (осушители) сжатого воздуха и газов ВЦ
Очистители (осушители) сжатого воздуха ВЦ работают как циклонный фильтр. Эффективность очистки: от влаги и масла до 99 %. Сменными элементами не комплектуются (кроме сменных патронов контактных ступеней). В комплект поставки входят: очиститель, сливной вентиль, фланцы (для типа-ВЦ-80). Дополнительно, очистители могут быть оборудованы системой автоматического поддержания положительной температуры линии отвода конденсата.
Опыт использования на производстве различного пневматического оборудования показывает, что качество подаваемого сжатого воздуха определяет как производительность оборудования, так и срок его службы. Предварительная очистка сжатого воздуха (влагоотделение) влияет на экономику предприятия, использующего компрессоры и оборудование различного назначения.
Очистители сжатого воздуха марки ВЦ (влагоотделители) имеют оригинальную конструкцию инерционного очистителя сжатого воздуха (влагоотделителя), позволяющие получить высокую (до 99%) степень очистки (влагоотделения) при отсутствии сменных элементов.
Для условий требующих особой чистоты сжатого воздуха изготавливаются двухступенчатые очистители сжатого воздуха (влагоотделители), состоящие из высокоэффективной инерционной и контактной ступеней. Такая конструкция очистителя позволяет не только качественно очищать сжатый воздух, но и реже менять сменные элементы. Размер улавливаемых очистителем (влагоотделителем) частиц – 1мкм.
Изображение |
Наименование |
Расход сжатого воздуха, м3/мин |
Давление сжатого воздуха, МПа |
Потери давления, МПа |
Тонкость фильтрации, мкм |
Емкость конденсатосборника, мл |
Габариты, мм |
Вес, кг |
|

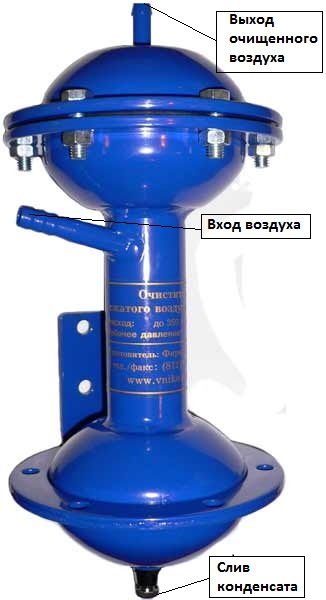

ВЦ-3.К |
0,35 |
не более 1,0 |
не более 0,02 |
1,0 |
200 |
|
|
|
ВЦ-10 |
1,0 |
1,0 |
не более 0,01 |
10 и более |
1500 |
|
|
|

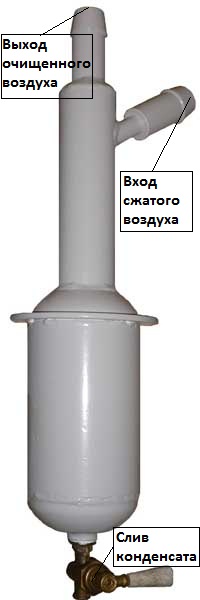

ВЦ-10Б |
1,0 |
не более 1,0 |
не более 0,02 |
|
|
560х160 |
4,0 |
|

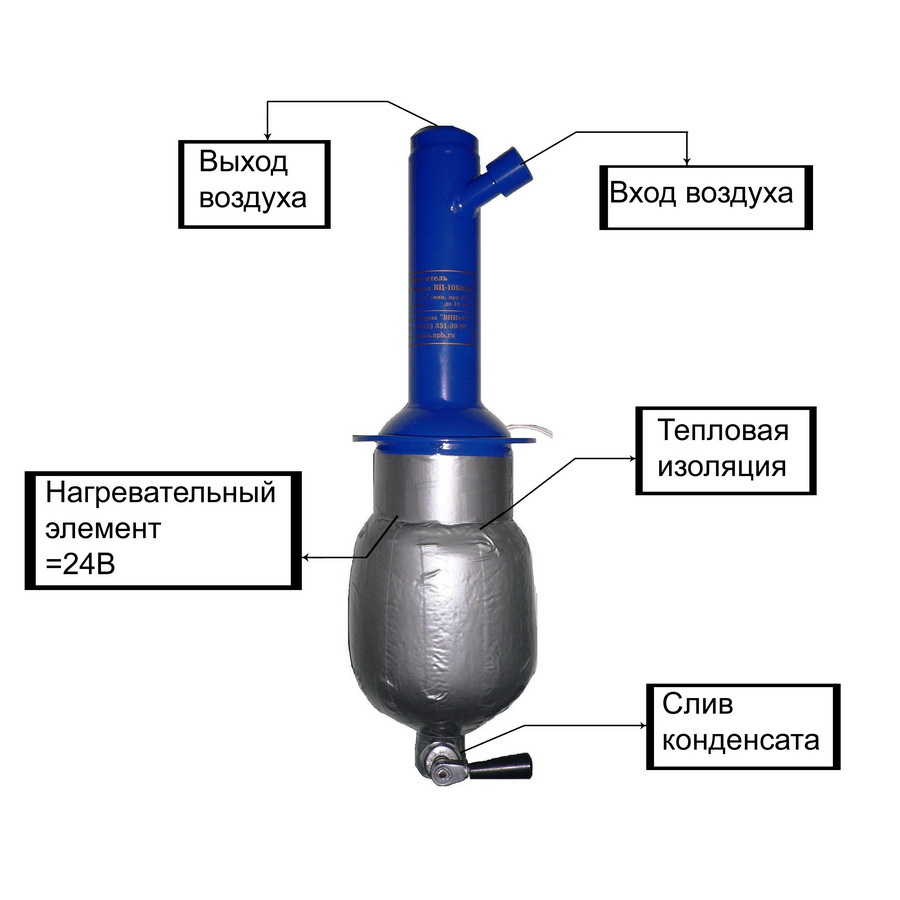

ВЦ-10БН24 |
1,0 |
1,0 |
не более 0,02 |
1,0 |
1500 |
|
|
|

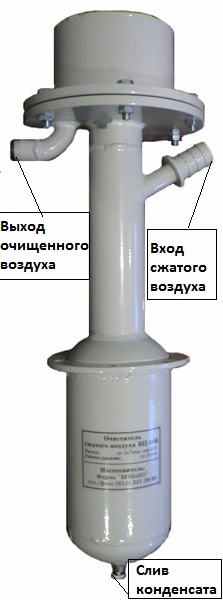

ВЦ-10К |
1,0 |
1,0 |
не более 0,02 |
1,0 |
1500 |
180х660 |
7,0 |
|

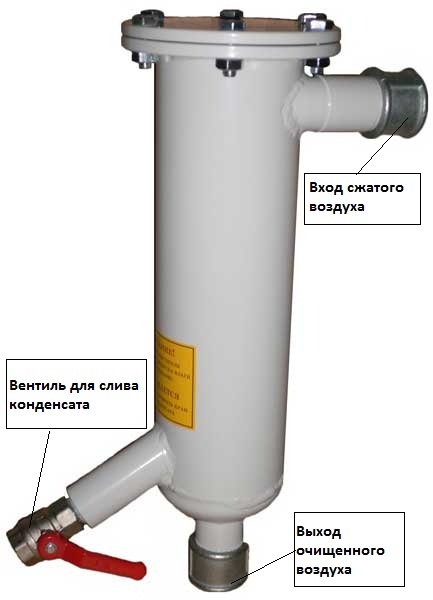

ВЦ-55 |
5,5 |
1,0 |
не более 0,02 |
|
|
160х330х470 |
7,0 |
|

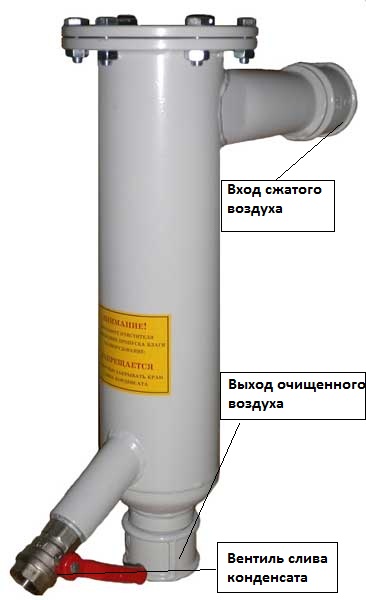

ВЦ-80 |
8,0 |
1,0 |
не более 0,02 |
|
|
160х350х490 |
8,0 |
|

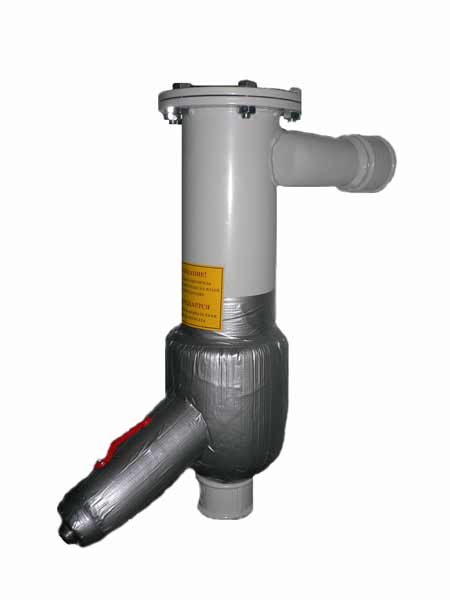

ВЦ-80Н24 |
8,0 |
1,0 |
не более 0,02 |
|
|
160х350х490 |
8,0 |
|
ВЦ-80Н24Р |
8,0 |
1,0 |
не более 0,02 |
|
|
570х400х630 |
19,0 |
|

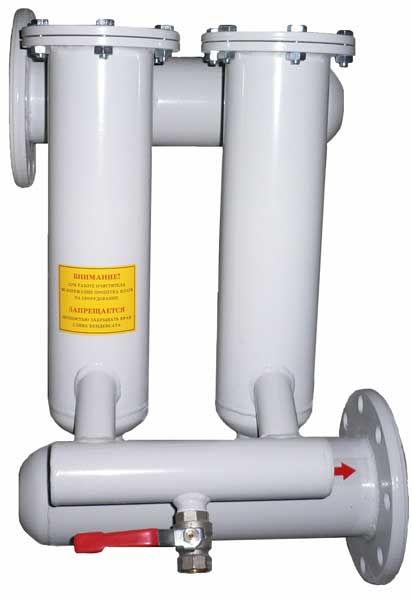

ВЦ-160 |
16,0 |
1,0 |
не более 0,02 |
10 |
|
500х670х450 |
30 |
|

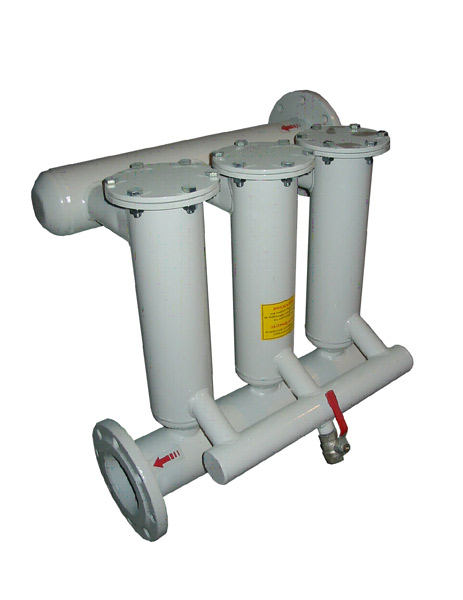

ВЦ-240 |
24 |
1,0 |
не более 0,02 |
10 и более |
|
680х670х400 |
40 |
|

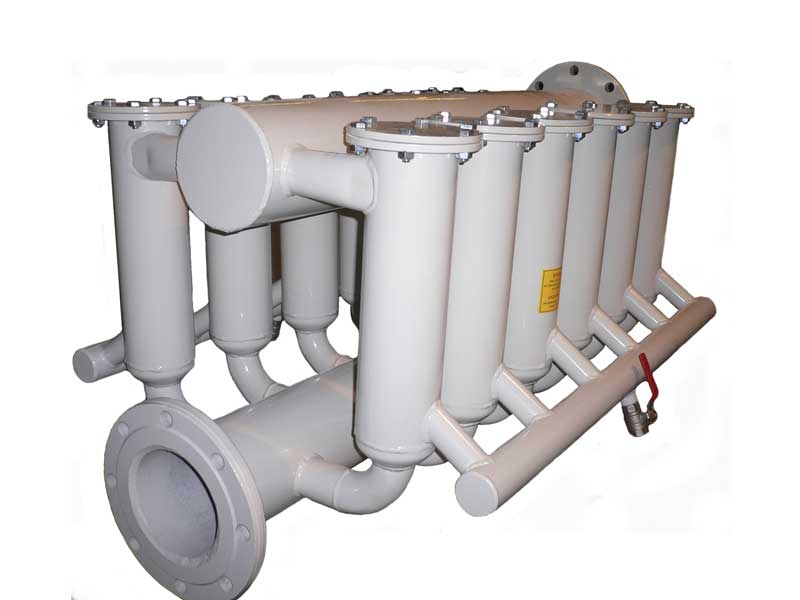

ВЦ-960 |
96 |
1,0 |
не более 0,02 |
10 и более |
|
1300х900х800 |
160 |
|
ВЦ-320Н24 |
32 |
1,0 |
не более 0,02 |
10 и более |
|
860х670х400 |
50 |
|

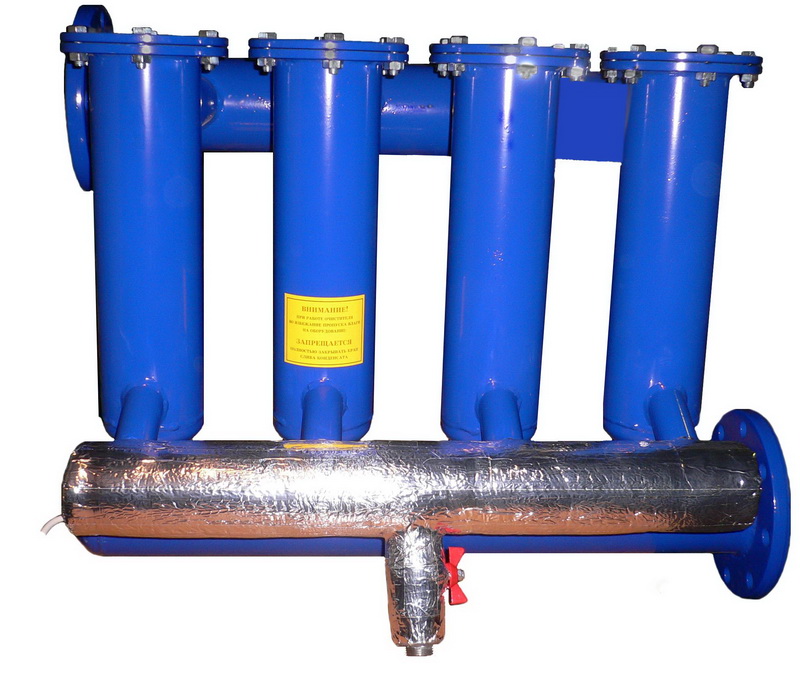

ВЦ-400 |
39 |
1,0 |
не более 0,02 |
10 и более |
|
860х670х400 |
60 |
|

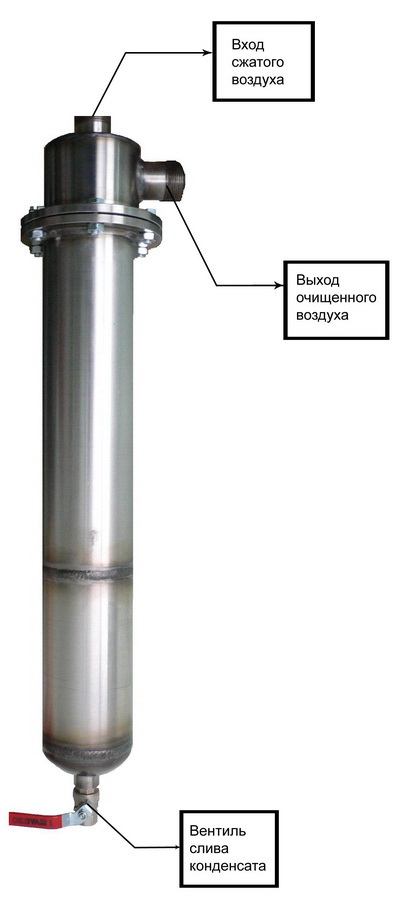

КФ-30 |
3,0 |
1,0 |
не более 0,02 |
3,0 |
|
170х170х500 |
6,0 |
|
КФ-80 |
8,0 |
1,0 |
не более 0,02 |
3,0 |
|
170х170х500 |
8,0 |
|
